雷電峰值記錄儀

雷電峰值記錄儀是專為雷電峰值記錄設計制造,，適合為避雷針或避雷器進行配套,。產品設計為密封防水結構,，可在戶外高鹽霧,、高污染等惡略環境下使用,。記錄儀內置平面羅氏線圈傳感器和GPS定位系統,。配備了高能電池,，可以滿足5年以上的使用而無需更換,。記錄儀采用了峰值電荷存儲技術，外配兩只V型卡固定在接閃裝置或避雷器接地線上,，無外接連線,，安裝極為快捷、簡便,。記錄儀平時處于睡眠狀態,，雷電流發生時，單片微機被喚醒,，記錄完成后又進入睡眠,。盒內二次屏蔽結構，記錄儀工作更加安全可靠,，為了能滿足客戶更加快速安裝使用,，傳感器設計成自動對位結構，能夠自動對準引下線的中心，并使用不銹鋼扎帶鎖緊,。

雷電信息記錄儀,，結合了雷電防護工作者多年的設計經驗，結合現場的各種惡劣環境影響,，經過多年的不斷改進完成了石化,、鐵路、通訊專用無需維護,、無外接電源,、安裝簡便快捷、數據無線網絡傳輸?shù)睦纂娦畔⒂涗泝x,?？蓪?duì)雷電流峰值、時間,、次數進行準確記錄,，當設備出現異常損壞情況時，根據記錄的數據進行分析,，查找事故根源,，對于改進設備雷電損害防護方法、提高設備可靠性運行具有重要意義,！記錄儀使用電池供電,內置太陽能維護模塊,，可在無人干預的情況下，連續使用6年以上無需維護,。整個裝置處在密封的塑料盒中,，達到本安防爆等級，可應用在高山,、野嶺,、城市建筑、鐵路,、石化,、電力等雷電接閃裝置記錄雷電流使用，用以組成一個雷電監測,、記錄網絡系統,。

技術參數

1、記錄通道： 1個

2,、記錄信號：自然雷擊放電電流峰值

3,、記錄峰值：100kA±10%

4、記錄閥值：1kA

5,、工作電壓：4.8V/DC±10%

6,、電源損耗：待機：<0.6uA,，記錄<12mA

7、電源壽命：>5年

8,、工作方式：睡眠喚醒方式記錄

9,、溫度范圍：-30℃～65℃

10、濕度范圍：0～95%

11,、防護等級：IP65

12、海拔高度：3000m

13,、信號間隔：小于10ms

14,、信號類型：正極性或負極性。

15,、數據存儲： I型：大于200條記錄,；II型：大于2000條記錄

16、定位數據：GPS定位的經度,、緯度,、時間記錄

17、數據顯示：LCD顯示記錄數據

18,、外形尺寸：150mm×110mm×75mm

19,、質量保障：按照工業電子產品質量標準制造，保修期3年

20,、成 套 性：U盤+1套傳感器+說明書

產品特點

安裝便捷,，無需任何接線；

雷電響應靈敏度高,、閥值小,、量程大；
能夠測量雷擊脈沖電流峰值以及雷擊發生時間,；

內置太陽能供電裝置,，適合在無電源支持的場所安裝；
產品擁有國家級防爆認證,，非常適合在易燃易爆場所使用,；
產品采用CDMA無線傳輸技術，滿足各類場所的雷電信號監測,、記錄,、發送。

產品構造說明

  產品的工作特性

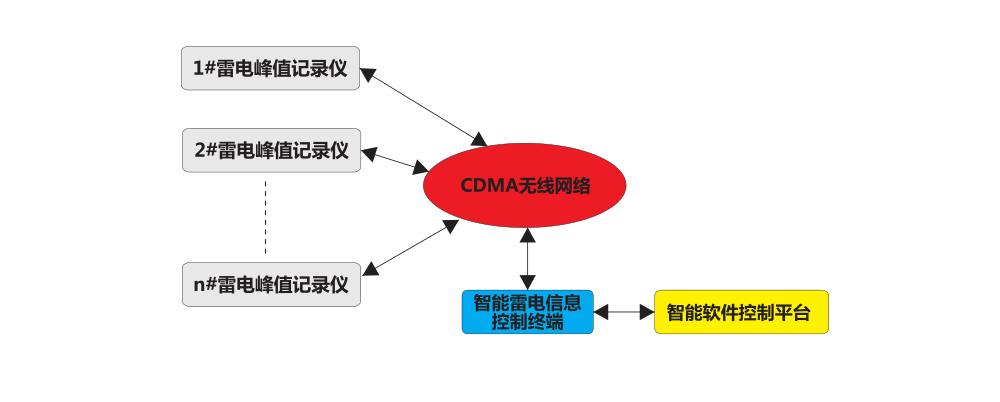

  當雷電流經過安裝有雷電峰值記錄儀的泄放通道時,，雷電峰值記錄儀的雷電流檢測傳感器會瞬間響應并觸發智能中央處理單元,，與此同時感應信號通過信號濾波處理模塊，由信號采樣保持電路進行保持,，并快速被A/D轉換模塊進行模數轉換處理后由智能中央處理單元讀取,，智能中央處理單元根據 A/D 轉換結果計算出雷電流值,，通過授時模塊獲取實時時間，智能中央處理單元將雷電流值與實時時間組成的數據編碼存儲在EEPROM存儲單元后,，將數據編碼通過CDMA無線網絡模塊發送至控制終端,。

   應用場景

    石油化工罐區、機場,、風力發電場,、景區、避雷塔,、超高層建筑,、變電站、鐵路接觸網,、鐵路站點等,！
